UE4.27.2 不透明物体延迟渲染 Draw Call 的调试分析
2025-05-20 22:58:09 #Cpp #Unreal Engine 4 #Render

ENQUEUE_RENDER_COMMAND

一个最常见的东西

ENQUEUE_RENDER_COMMAND 传进来，就是接受一个 lambda，然后内层

1
2
template<typename TSTR, typename LAMBDA>
FORCEINLINE_DEBUGGABLE void EnqueueUniqueRenderCommand(LAMBDA&& Lambda)

根据当前是渲染线程还是 game 线程来决定如何执行这个 lambda

谁调用了 BasePass

因为截帧的时候看到 BasePass 里面是处理 mesh 的材质

于是打算从这里开始看

Rendering Thread

在

1
2
3
4
5
6
7
void FDeferredShadingSceneRenderer::RenderBasePassInternal(
	FRDGBuilder& GraphBuilder,
	const FRenderTargetBindingSlots& BasePassRenderTargets,
	FExclusiveDepthStencil::Type BasePassDepthStencilAccess,
	FRDGTextureRef ForwardScreenSpaceShadowMask,
	bool bParallelBasePass,
	bool bRenderLightmapDensity)

打断点，是在 FRunnableThreadWin 触发

于是可以看到，UE 是把 Game 线程和 Render 线程分开的

从堆栈底层往上，看到 void RenderingThreadMain( FEvent* TaskGraphBoundSyncEvent )

这里面除了性能分析插桩、事件，主要部分是，把 TaskGraph 的当前线程设置为 render 线程，然后 TaskGraph 进入任务处理循环，直到 return

于是看到 ENQUEUE_RENDER_COMMAND 的 lambda 最终是加到了 task 里面，处理 task 就是处理 render command

那么 base pass 这个相关的 render command 是 FRendererModule::BeginRenderingViewFamily 里面发起的

FRendererModule::BeginRenderingViewFamily

之前的分析已经可以看到，render thread 的工作就是不停地执行 TaskGraph 内的任务

所以渲染框架的逻辑还是在 game thread

之前看到一个 base pass 相关的 render command 是在 FRendererModule::BeginRenderingViewFamily 里面发起的

于是现在在 FRendererModule::BeginRenderingViewFamily 打断点，看看 game thread 这边的逻辑

从底层上来是 UGameEngine::Tick，这里也就是各个功能的 tick，不出所料，gameobject, slate 等

然后是 FViewport::Draw，这里更多是准备 canvas

UGameViewportClient::Draw 再对 canvas 做一些操作，然后就到了 FRendererModule::BeginRenderingViewFamily 了

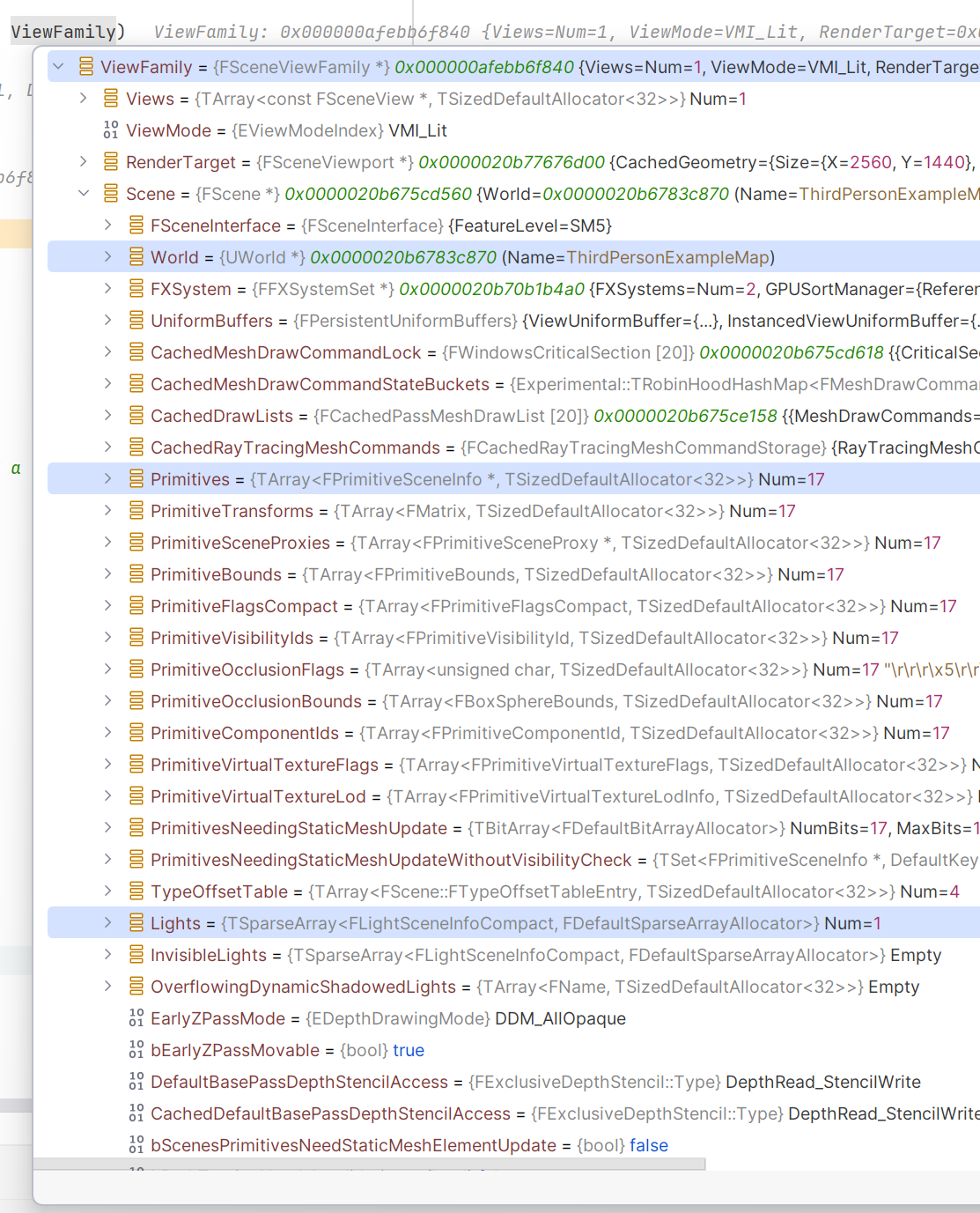

那其实 FSceneViewFamily* ViewFamily 这个东西已经包含了渲染世界所需要的信息了

查看这个变量，确实

alt text

既有 World 又有 Primitives、Lights，已经够了

FRendererModule::BeginRenderingViewFamily 内，有一个 World->SendAllEndOfFrameUpdates(); 更新 component 的状态，然后就是发送 render command

1
2
3
4
5
6
7
8
ENQUEUE_RENDER_COMMAND(FDrawSceneCommand)(
    [SceneRenderer, DrawSceneEnqueue](FRHICommandListImmediate& RHICmdList)
    {
        ...

        RenderViewFamily_RenderThread(RHICmdList, SceneRenderer);
        FlushPendingDeleteRHIResources_RenderThread();
    });

从 game thread 进到 render thread：RenderViewFamily_RenderThread

于是查看 RenderViewFamily_RenderThread

前面是等待所有未完成的渲染任务、更新延迟资源，处理鼠标点击拾取物体的功能，然后是渲染场景

1
SceneRenderer->Render(RHICmdList);

奇怪的是这后面还写了头发的渲染

感觉这个调用层级有点不协调，算了，在看框架的时候这不是重点

然后这个 render 就到了 FDeferredShadingSceneRenderer::Render

FDeferredShadingSceneRenderer::Render

一开始，Scene->UpdateAllPrimitiveSceneInfos 应该是更新 mesh 相关的渲染信息？

然后是视口矩形、天空大气、多 GPU、等待 RT 可写、VT 分配、深度缓冲，暂时略过不看

然后是找到所有的可见物体

1
2
3
4
5
6
7
8
// Find the visible primitives.
RHICmdList.ImmediateFlush(EImmediateFlushType::DispatchToRHIThread);

bool bDoInitViewAftersPrepass = false;
{
    SCOPED_GPU_STAT(RHICmdList, VisibilityCommands);
    bDoInitViewAftersPrepass = InitViews(RHICmdList, BasePassDepthStencilAccess, ILCTaskData);
}

然后是有一个 GPU 场景更新 UpdateGPUScene(RHICmdList, *Scene); 不细看的话，暂时不知道是指什么场景

然后是 Pre Z Pass、延迟渲染的 GBuffer 相关的计算、Early occlusion queries、Early Shadow depth rendering、体积云初始化、大气 LUT、用于间接光照的 Light Propagation Volumes、体积雾计算、体积云计算、头发计算、forward 阴影渲染等

然后是 BasePass

1
RenderBasePass(GraphBuilder, BasePassDepthStencilAccess, SceneColorTexture.Target, SceneDepthTexture.Target, DepthLoadAction, ForwardScreenSpaceShadowMaskTexture);

然后是速度矢量渲染（TAA 相关）、毛发渲染 BasePass、天光 RayTracing、Pre-lighting composition lighting stage（用于 SSAO 和延迟贴花等）、用于延迟渲染的毛发渲染 BasePass、自定义纹理的重建（用于 velocity, custom depth, and SSAO）、然后又是一些反射和天空光照渲染、体积云等

然后是渲染半透明物体，这里可以看到半透明物体也是可以渲染速度向量的

然后是后处理 pass，之后应该没有啥了

FDeferredShadingSceneRenderer::RenderBasePass

FDeferredShadingSceneRenderer::Render 发起了很多渲染对象的渲染，不透明，半透明，体积云，体积雾，头发，阴影

最简单的还是看不透明物体是怎么渲染的

于是进入 FDeferredShadingSceneRenderer::RenderBasePass

可以看到，它也只是一层包装。前面是关于如何 clear 纹理，然后进入 impl

1
RenderBasePassInternal(GraphBuilder, BasePassRenderTargets, BasePassDepthStencilAccess, ForwardShadowMaskTexture, bDoParallelBasePass, bRenderLightmapDensity);

进来，显而易见是两个 View.ParallelMeshDrawCommandPasses[EMeshPass::BasePass].DispatchDraw 可能在画不透明物体，因为其他的绘制命令都是 EditorPrimitives 和 SkyPass，一看就不相关

我调试的时候是进入了

1
2
3
4
5
6
7
8
9
10
GraphBuilder.AddPass(
    RDG_EVENT_NAME("BasePassParallel"),
    PassParameters,
    ERDGPassFlags::Raster | ERDGPassFlags::SkipRenderPass,
    [this, &View, PassParameters](FRHICommandListImmediate& RHICmdList)
{
    Scene->UniformBuffers.UpdateViewUniformBuffer(View);
    FRDGParallelCommandListSet ParallelCommandListSet(RHICmdList, GET_STATID(STAT_CLP_BasePass), *this, View, FParallelCommandListBindings(PassParameters));
    View.ParallelMeshDrawCommandPasses[EMeshPass::BasePass].DispatchDraw(&ParallelCommandListSet, RHICmdList);
});

BasePass 内的逻辑

分发绘制 command

于是进到 void FParallelMeshDrawCommandPass::DispatchDraw(FParallelCommandListSet* ParallelCommandListSet, FRHICommandList& RHICmdList) const 看

这个函数是负责拆分渲染任务，均分到多个线程并行工作

前面是准备上传顶点缓冲到 GPU Scene 然后是均分 task

分配循环内的循环体内的这两句，分配 task，应该会进到下一层，负责实际绘制逻辑把

1
2
3
FGraphEventRef AnyThreadCompletionEvent = TGraphTask<FDrawVisibleMeshCommandsAnyThreadTask>::CreateTask(&Prereqs, RenderThread)
    .ConstructAndDispatchWhenReady(*CmdList, TaskContext.MeshDrawCommands, TaskContext.MinimalPipelineStatePassSet, PrimitiveIdsBuffer, BasePrimitiveIdsOffset, TaskContext.bDynamicInstancing, TaskContext.InstanceFactor, TaskIndex, NumTasks);
ParallelCommandListSet->AddParallelCommandList(CmdList, AnyThreadCompletionEvent, NumDraws);

它分配完了 task 之后就退出来了

这个 task 实际执行还是在 render thread ProcessTasksUntilQuit 里

最终调用到 FDrawVisibleMeshCommandsAnyThreadTask 的 DoTask，它也只是

1
SubmitMeshDrawCommandsRange(VisibleMeshDrawCommands, GraphicsMinimalPipelineStateSet, PrimitiveIdsBuffer, BasePrimitiveIdsOffset, bDynamicInstancing, StartIndex, NumDraws, InstanceFactor, RHICmdList);

的包装

但是我突然意识到，这里的 VisibleMeshDrawCommands 已经是涉及到了要画什么 mesh 了

可能是我的 mesh 比较少吧，我这一个 FDrawVisibleMeshCommandsAnyThreadTask 的 VisibleMeshDrawCommands 就已经包含所有要画的 mesh，因为我通过 renderdoc 看到的就是这个数量

SubmitMeshDrawCommandsRange 里面就是遍历这个传入的 VisibleMeshDrawCommands，对每一个 command 提交

1
FMeshDrawCommand::SubmitDraw(*VisibleMeshDrawCommand.MeshDrawCommand, GraphicsMinimalPipelineStateSet, PrimitiveIdsBuffer, PrimitiveIdBufferOffset, InstanceFactor, RHICmdList, StateCache);

发起 draw call

前面看的是怎么分配

现在这个 FMeshDrawCommand::SubmitDraw 就是怎么绘制网格了

前面是获取并设置图形管线状态、设置模板测试参考值、设置顶点流、设置着色器绑定（绑定常量缓冲、纹理、采样器等资源）

然后就是 draw call

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
if (MeshDrawCommand.IndexBuffer)
{
    if (MeshDrawCommand.NumPrimitives > 0)
    {
        RHICmdList.DrawIndexedPrimitive(
            MeshDrawCommand.IndexBuffer,
            MeshDrawCommand.VertexParams.BaseVertexIndex,
            0,
            MeshDrawCommand.VertexParams.NumVertices,
            MeshDrawCommand.FirstIndex,
            MeshDrawCommand.NumPrimitives,
            MeshDrawCommand.NumInstances * InstanceFactor
        );
    }
    else
    {
        RHICmdList.DrawIndexedPrimitiveIndirect(
            MeshDrawCommand.IndexBuffer,
            MeshDrawCommand.IndirectArgs.Buffer,
            MeshDrawCommand.IndirectArgs.Offset
            );
    }
}
else
{
    if (MeshDrawCommand.NumPrimitives > 0)
    {
    RHICmdList.DrawPrimitive(
        MeshDrawCommand.VertexParams.BaseVertexIndex + MeshDrawCommand.FirstIndex,
        MeshDrawCommand.NumPrimitives,
            MeshDrawCommand.NumInstances * InstanceFactor);
    }
    else
    {
        RHICmdList.DrawPrimitiveIndirect(
            MeshDrawCommand.IndirectArgs.Buffer,
            MeshDrawCommand.IndirectArgs.Offset
    );
}

这熟悉的结构

可能别的我都不熟，但是这个有 index buffer 就 draw indexed 否则直接 draw 的 draw call 形式，在我自己写的渲染器都是这样的，感动了

DrawCall Debug

可以看到他 FMeshDrawCommand::SubmitDraw 这里还有 debug 示例

看 MeshDrawCommand.DebugData.MaterialName 和 MeshDrawCommand.DebugData.ResourceName 就可以看到 mesh 来源，还有材质名称，方便定位问题

BasePass DrawCall 是如何绑定渲染着色器资源的

现在我有一些自己的着色器资源，有纹理，有 uniform 等等，它们是怎么传进来的？

从 draw call 找着色器绑定，没找到

于是看到 FMeshDrawCommand::SubmitDraw 的绑定着色器相关

1
MeshDrawCommand.ShaderBindings.SetOnCommandList(RHICmdList, MeshPipelineState.BoundShaderState.AsBoundShaderState(), StateCache.ShaderBindings);

进到 FMeshDrawShaderBindings::SetOnCommandList，可以看到他只是根据一个 frequency 变量确认 shader 类型

最终不同的 shader 类型都是要调用 SetShaderBindings，但是参数不同

于是看到 FMeshDrawShaderBindings::SetShaderBindings

一开始看到 Uniform Buffers 绑定

  1. 从 SingleShaderBindings 中获取所有 Uniform Buffer 指针和对应的参数信息。

  2. 遍历所有 Uniform Buffer，检查当前绑定状态是否与缓存不同，避免重复绑定。

  3. 绑定 Uniform Buffer。

  4. 更新缓存状态

这个利用缓存的逻辑之后也是一样的

所以就可以看一下各自的命令了

Uniform Buffers 绑定

1
RHICmdList.SetShaderUniformBuffer(Shader, Parameter.BaseIndex, UniformBuffer);

Sampler 绑定

1
RHICmdList.SetShaderSampler(Shader, Parameter.BaseIndex, Sampler);

SRV（Shader Resource View）绑定

1
RHICmdList.SetShaderResourceViewParameter(Shader, Parameter.BaseIndex, SRV);

Texture 绑定

1
RHICmdList.SetShaderTexture(Shader, Parameter.BaseIndex, Texture);

还有一个 LooseParameter，不知道干啥的，先跳过吧

但是当我对这些绑定的代码打断点的时候，发现代码从来没击中断点

一开始我还以为是，这些绑定只在物体新添加到场景的时候绑定一次，之后就利用缓存了

于是重新启动游戏，发现我的断点从来没有击中过

那就非常神奇了，不知道是谁绑定了纹理？

从 PSSetShaderResources 找纹理绑定，没找到

因为我在 RenderDoc 可以看到它绑定纹理的 API 是 PSSetShaderResources

于是去 UE 源码查他这个绑定的 API

发现他在源码里面的使用都是在 UE 的 UI 库 slate 中才有使用

要不然就是一个 ClearShaderResource 有在使用

这，完全找不到是怎么绑定的……

从着色器资源类找

看别人的博客，发现这方面也有讲述

FShaderParameter 是着色器的寄存器绑定参数, 它的类型可以是float1/2/3/4，数组, UAV等.

FShaderResourceParameter 是着色器资源绑定(纹理或采样器)

FRWShaderParameter 与 UAV or SRV 相关

TShaderUniformBufferParameter 与 uniform 相关

但是我在 FShaderResourceParameter::Bind 和 FRWShaderParameter::SetTexture 打断点，都没有命中

后来我开 Editor 发现可以命中，但是命中的都是 uniform shader parameter，堆栈里面显示的是 editor primitives 的绘制

感觉这并不是 Editor 或者 Game 的构建配置的问题，纯粹是 Editor 有一些特殊调用而已

这种异常看上去是编译器优化了什么东西

于是使用 PRAGMA_DISABLE_OPTIMIZATION PRAGMA_ENABLE_OPTIMIZATION 但是还是没有效果

从 SetShaderParameters 找

看别人博客 https://logins.github.io/graphics/2021/03/31/UE4ShadersIntroduction.html，他说

1
2
template<typename TRHICmdList, typename TShaderClass, typename TShaderRHI>
inline void SetShaderParameters(TRHICmdList& RHICmdList, const TShaderRef<TShaderClass>& Shader, TShaderRHI* ShadeRHI, const typename TShaderClass::FParameters& Parameters)

是最常用的绑定函数

看了一下，确实有很多绑定

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
for (const FShaderParameterBindings::FResourceParameter& ParameterBinding : Bindings.ResourceParameters)
{
    EUniformBufferBaseType BaseType = (EUniformBufferBaseType)ParameterBinding.BaseType;
    switch (BaseType)
    {
        case UBMT_TEXTURE:
        {
            auto ShaderParameterRef = *(FRHITexture**)(Base + ParameterBinding.ByteOffset);
            RTBindingsWriter.SetTexture(ParameterBinding.BaseIndex, ShaderParameterRef);
        }
        break;
        case UBMT_SRV:
        {
            FRHIShaderResourceView* ShaderParameterRef = *(FRHIShaderResourceView**)(Base + ParameterBinding.ByteOffset);
            RTBindingsWriter.SetSRV(ParameterBinding.BaseIndex, ShaderParameterRef);
        }
        break;
        case UBMT_UAV:
        {
            FRHIUnorderedAccessView* ShaderParameterRef = *(FRHIUnorderedAccessView**)(Base + ParameterBinding.ByteOffset);
            RTBindingsWriter.SetUAV(ParameterBinding.BaseIndex, ShaderParameterRef);
        }
        break;
        case UBMT_SAMPLER:
        {
            FRHISamplerState* ShaderParameterRef = *(FRHISamplerState**)(Base + ParameterBinding.ByteOffset);
            RTBindingsWriter.SetSampler(ParameterBinding.BaseIndex, ShaderParameterRef);
        }
        break;
        case UBMT_RDG_TEXTURE:
        {
            auto GraphTexture = *reinterpret_cast<FRDGTexture* const*>(Base + ParameterBinding.ByteOffset);
            checkSlow(GraphTexture);
            GraphTexture->MarkResourceAsUsed();
            RTBindingsWriter.SetTexture(ParameterBinding.BaseIndex, GraphTexture->GetRHI());
        }
        break;
        case UBMT_RDG_TEXTURE_SRV:
        case UBMT_RDG_BUFFER_SRV:
        {
            auto GraphSRV = *reinterpret_cast<FRDGShaderResourceView* const*>(Base + ParameterBinding.ByteOffset);

            checkSlow(GraphSRV);
            GraphSRV->MarkResourceAsUsed();
            RTBindingsWriter.SetSRV(ParameterBinding.BaseIndex, GraphSRV->GetRHI());
        }
        break;
        case UBMT_RDG_TEXTURE_UAV:
        case UBMT_RDG_BUFFER_UAV:
        {
            auto UAV = *reinterpret_cast<FRDGUnorderedAccessView* const*>(Base + ParameterBinding.ByteOffset);

            checkSlow(UAV);
            UAV->MarkResourceAsUsed();
            RTBindingsWriter.SetUAV(ParameterBinding.BaseIndex, UAV->GetRHI());
        }
        break;
        default:
            checkf(false, TEXT("Unhandled resource type?"));
            break;
    }
}

但是我查找了一下它的引用，怎么都是 RayTracing 在用？没有别人在用了。

打断点，发现还是有一个 UpdateGPUScene(RHICmdList, *Scene); 在用，最终到 FComputeShaderUtils::Dispatch。但是似乎和 Base Pass 怎么绑定 mesh 的没有关系

在 FShaderResourceParameter 加 Log

1
2
3
void FShaderResourceParameter::Bind(const FShaderParameterMap& ParameterMap,const TCHAR* ParameterName,EShaderParameterFlags Flags)
{
	UE_LOG(LogTemp, Warning, TEXT("FShaderResourceParameter::Bind here!!!!!"));

也没有输出

重新看一下渲染流程

看了

https://github.com/donaldwuid/unreal_source_explained/blob/master/main/rendering.md

也没有解决我的问题，就是纹理是从哪里加载过来的

从 UTexture2D 出发

那些地方都打不到断点，于是从 UTexture2D 出发打断点

研究了一下，觉得 UTexture::SetResource 很像是跟渲染资源相关的地方

1
2
3
4
5
6
7
8
9
10
11
12
13
14
void UTexture::SetResource(FTextureResource* InResource)
{
	check (!IsInActualRenderingThread() && !IsInRHIThread());

	// Each PrivateResource value must be updated in it's own thread because any
	// rendering code trying to access the Resource from this UTexture will
	// crash if it suddenly sees nullptr or a new resource that has not had it's InitRHI called.

	PrivateResource = InResource;
	ENQUEUE_RENDER_COMMAND(SetResourceRenderThread)([this, InResource](FRHICommandListImmediate& RHICmdList)
	{
		PrivateResourceRenderThread = InResource;
	});
}

这里还说了需要 init 资源

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
UTexture::SetResource(FTextureResource *) Texture.cpp:147
UTexture::UpdateResource() Texture.cpp:190
UTexture2D::UpdateResource() Texture2D.cpp:440
UTexture::PostLoad() Texture.cpp:481
UTexture2D::PostLoad() Texture2D.cpp:377
UObject::ConditionalPostLoad() Obj.cpp:1092
FAsyncPackage::PostLoadObjects() AsyncLoading.cpp:6424
FAsyncPackage::TickAsyncPackage(bool, bool, float &, FFlushTree *) AsyncLoading.cpp:5590
FAsyncLoadingThread::ProcessAsyncLoading(int &, bool, bool, float, FFlushTree *) AsyncLoading.cpp:4098
FAsyncLoadingThread::TickAsyncThread(bool, bool, float, bool &, FFlushTree *) AsyncLoading.cpp:4856
FAsyncLoadingThread::TickAsyncLoading(bool, bool, float, FFlushTree *) AsyncLoading.cpp:4556
FAsyncLoadingThread::FlushLoading(int) AsyncLoading.cpp:7022
FlushAsyncLoading(int) AsyncPackageLoader.cpp:643
LoadPackageInternal(UPackage *, const wchar_t *, unsigned int, FLinkerLoad *, FArchive *, const FLinkerInstancingContext *) UObjectGlobals.cpp:1144
LoadPackage(UPackage *, const wchar_t *, unsigned int, FArchive *, const FLinkerInstancingContext *) UObjectGlobals.cpp:1469

这个调用堆栈也很清晰

感觉上一层的 update 应该是核心逻辑

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
void UTexture::UpdateResource()
{
	// Release the existing texture resource.
	ReleaseResource();

	//Dedicated servers have no texture internals
	if( FApp::CanEverRender() && !HasAnyFlags(RF_ClassDefaultObject) )
	{
		// Create a new texture resource.
		FTextureResource* NewResource = CreateResource();
		SetResource(NewResource);

		if (NewResource)
		{
			...

			// Init the texture reference, which needs to be set from a render command, since TextureReference.TextureReferenceRHI is gamethread coherent.
			ENQUEUE_RENDER_COMMAND(SetTextureReference)([this, NewResource](FRHICommandListImmediate& RHICmdList)
			{
				NewResource->SetTextureReference(TextureReference.TextureReferenceRHI);
			});
			BeginInitResource(NewResource);

            ...
		}
	}
}

这里的 SetResource 和 SetTextureReference 就是简单的 set，没有做别的事情，很舒服

但是在看的时候，发现他这个注释

1
2
3
4
/**
 * The rendering resource which represents a texture.
 */
class FTextureResource : public FTexture

他的成员

1
2
3
// A FRHITextureReference to update whenever the FTexture::TextureRHI changes.
// It allows to prevent dereferencing the UAsset pointers when updating a texture resource.
FTextureReferenceRHIRef TextureReferenceRHI;

似乎有点关系

也看到 class UTexture : public UStreamableRenderAsset, public IInterface_AssetUserData

的成员

1
2
3
4
5
6
7
/** The texture's resource, can be NULL */
class FTextureResource* PrivateResource;
/** Value updated and returned by the render-thread to allow
    * fenceless update from the game-thread without causing
    * potential crash in the render thread.
    */
class FTextureResource* PrivateResourceRenderThread;

说明它是考虑了运行时重新加载纹理的

然后在 FRenderResource::InitResource 打断点，蹲到纹理资源的 init

调用到 FStreamableTextureResource::InitRHI

这其中重要的应该是

FTexture2DResource::CreateTexture 还有一个 RHIUpdateTextureReference(TextureReferenceRHI, TextureRHI);

create 就是调用平台特定的 API 去创建 GPU 资源句柄

reference 这里还是不知道干什么的

reload package 之后，再会调用一次 texture 的 UTexture2D::PostLoad，跟之前一样

回来看 UTexture，我想知道 Material 是怎么使用到这个材质的，或者是别的什么，总之，渲染器是怎么获取并绑定这个纹理的

于是看到这个 getter

1
2
3
4
5
/** Get the texture's resource, can be NULL */
ENGINE_API FTextureResource* GetResource();

/** Get the const texture's resource, can be NULL */
ENGINE_API const FTextureResource* GetResource() const;

这个 getter 是绑定了 UTexture 的 TFieldPtrAccessor<FTextureResource> Resource; 成员

不断蹲，蹲到

1
2
3
4
5
6
7
8
9
10
11
12
13
14
UTexture::GetResource() Texture.cpp:132
UE4Function_Private::TFunctionRefCaller::Call(void *) Function.h:539
UE4Function_Private::TFunctionRefBase::operator()() Function.h:676
FUniformExpressionSet::FillUniformBuffer(const FMaterialRenderContext &, const FUniformExpressionCache &, unsigned char *, int) MaterialUniformExpressions.cpp:1433
FMaterialRenderProxy::EvaluateUniformExpressions(FUniformExpressionCache &, const FMaterialRenderContext &, FRHICommandList *) MaterialShared.cpp:2956
<lambda_4b8eb6ac...>::operator()(Type) MaterialShared.cpp:3213
UMaterialInterface::IterateOverActiveFeatureLevels<…>(<lambda_4b8eb6ac...>) MaterialInterface.h:861
FMaterialRenderProxy::UpdateDeferredCachedUniformExpressions() MaterialShared.cpp:3205
TEnqueueUniqueRenderCommandType<`FRendererModule::BeginRenderingViewFamily'::`2'::UpdateDeferredCachedUniformExpressionsName,<lambda_af3a665d491aaad33361bc0d189d73fc> >::DoTask(Type,const TRefCountPtr<FGraphEvent> &) RenderingThread.h:183
TGraphTask<TEnqueueUniqueRenderCommandType<`FRendererModule::BeginRenderingViewFamily'::`2'::UpdateDeferredCachedUniformExpressionsName,<lambda_af3a665d491aaad33361bc0d189d73fc> > >::ExecuteTask(TArray<FBaseGraphTask *,TSizedDefaultAllocator<32> > &,Type) TaskGraphInterfaces.h:886
FNamedTaskThread::ProcessTasksNamedThread(int, bool) TaskGraph.cpp:710
FNamedTaskThread::ProcessTasksUntilQuit(int) TaskGraph.cpp:601
FTaskGraphImplementation::ProcessThreadUntilRequestReturn(Type) TaskGraph.cpp:1480
RenderingThreadMain(FEvent *) RenderingThread.cpp:372

这个

1
void FUniformExpressionSet::FillUniformBuffer(const FMaterialRenderContext& MaterialRenderContext, const FUniformExpressionCache& UniformExpressionCache, uint8* TempBuffer, int TempBufferSize) const

看上去像是建立起材质和纹理之间的关系的部分

这里包含多个纹理类型的绑定，取其中 Texture2D 的来看

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
for(int32 ExpressionIndex = 0; ExpressionIndex < GetNumTextures(EMaterialTextureParameterType::Standard2D); ExpressionIndex++)
{
    const FMaterialTextureParameterInfo& Parameter = GetTextureParameter(EMaterialTextureParameterType::Standard2D, ExpressionIndex);

    const UTexture* Value = nullptr;
    GetTextureValue(EMaterialTextureParameterType::Standard2D, ExpressionIndex, MaterialRenderContext, MaterialRenderContext.Material, Value);

    // 资源有效性检查和日志警告
    ...

    // 计算纹理和采样器指针在缓冲区中的位置
    void** ResourceTableTexturePtr = (void**)((uint8*)BufferCursor + 0 * SHADER_PARAMETER_POINTER_ALIGNMENT);
    void** ResourceTableSamplerPtr = (void**)((uint8*)BufferCursor + 1 * SHADER_PARAMETER_POINTER_ALIGNMENT);
    BufferCursor = ((uint8*)BufferCursor) + (SHADER_PARAMETER_POINTER_ALIGNMENT * 2);
    check(BufferCursor <= TempBuffer + TempBufferSize);

    // 允许的纹理类型掩码
    const uint32 ValidTextureTypes = MCT_Texture2D | MCT_TextureVirtual | MCT_TextureExternal;

    bool bValueValid = false;

    // 资源有效性判断
    if (Value && Value->Resource && Value->TextureReference.TextureReferenceRHI && (Value->GetMaterialType() & ValidTextureTypes) != 0u)
    {
        FSamplerStateRHIRef* SamplerSource = &Value->Resource->SamplerStateRHI;

        // 根据采样器来源模式选择采样器
        const ESamplerSourceMode SourceMode = Parameter.SamplerSource;
        if (SourceMode == SSM_Wrap_WorldGroupSettings)
        {
            SamplerSource = &Wrap_WorldGroupSettings->SamplerStateRHI;
        }
        else if (SourceMode == SSM_Clamp_WorldGroupSettings)
        {
            SamplerSource = &Clamp_WorldGroupSettings->SamplerStateRHI;
        }

        if (*SamplerSource)
        {
            *ResourceTableTexturePtr = Value->TextureReference.TextureReferenceRHI;
            *ResourceTableSamplerPtr = *SamplerSource;
            bValueValid = true;
        }
        else
        {
            ensureMsgf(false, TEXT("Texture %s had invalid sampler source."), *Value->GetName());
        }
    }

    // 如果资源无效，绑定默认白色纹理和采样器
    if (!bValueValid)
    {
        check(GWhiteTexture->TextureRHI);
        *ResourceTableTexturePtr = GWhiteTexture->TextureRHI;
        check(GWhiteTexture->SamplerStateRHI);
        *ResourceTableSamplerPtr = GWhiteTexture->SamplerStateRHI;
    }
}

可见，Material 一开始就存储了 UTexture*，纹理和材质的关系是已经建立好了

现在是要建立 Uniform buffer 和 texture 之间的关系

简单来说就是，计算缓冲区写入位置，写入纹理和采样器指针

如果，我是说如果，这个材质的渲染对我这个 2D 纹理的获取完全是依赖于 UniformExpression 的，那么就可以确定，材质仅仅通过这个路径被 GPU 获取

研究 FMaterialRenderProxy

第一次更新 UniformExpression

第一次调用应该是在 FRendererModule::BeginRenderingViewFamily

在这里有

1
2
3
4
5
ENQUEUE_RENDER_COMMAND(UpdateDeferredCachedUniformExpressions)(
    [](FRHICommandList& RHICmdList)
    {
        FMaterialRenderProxy::UpdateDeferredCachedUniformExpressions();
    });

调用到 FMaterialRenderProxy::UpdateDeferredCachedUniformExpressions

更新 UniformExpression 时如何遍历 FMaterialRenderProxy

FMaterialRenderProxy::UpdateDeferredCachedUniformExpressions 这里可以看到是如何遍历 FMaterialRenderProxy 的

精简之后是：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
void FMaterialRenderProxy::UpdateDeferredCachedUniformExpressions()
{
	...

	for (TSet<FMaterialRenderProxy*>::TConstIterator It(DeferredUniformExpressionCacheRequests); It; ++It)
	{
		FMaterialRenderProxy* MaterialProxy = *It;
		UMaterialInterface::IterateOverActiveFeatureLevels([&](ERHIFeatureLevel::Type InFeatureLevel)
		{
			// Don't bother caching if we'll be falling back to a different FMaterialRenderProxy for rendering anyway
			const FMaterial* Material = MaterialProxy->GetMaterialNoFallback(InFeatureLevel);
			if (Material && Material->GetRenderingThreadShaderMap())
			{
				FMaterialRenderContext MaterialRenderContext(MaterialProxy, *Material, nullptr);
				MaterialProxy->EvaluateUniformExpressions(MaterialProxy->UniformExpressionCache[(int32)InFeatureLevel], MaterialRenderContext);
			}
		});
	}

	DeferredUniformExpressionCacheRequests.Reset();
}

他这里是遍历一个 DeferredUniformExpressionCacheRequests，跳转可见，这是一个类的全局变量

1
2
TSet<FMaterialRenderProxy*> FMaterialRenderProxy::MaterialRenderProxyMap;
TSet<FMaterialRenderProxy*> FMaterialRenderProxy::DeferredUniformExpressionCacheRequests;

FMaterialRenderProxy 全局列表

找 DeferredUniformExpressionCacheRequests 的增删。Add 的逻辑在 FMaterialRenderProxy::CacheUniformExpressions

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
void FMaterialRenderProxy::CacheUniformExpressions(bool bRecreateUniformBuffer)
{
	// Register the render proxy's as a render resource so it can receive notifications to free the uniform buffer.
	InitResource();

	...

	DeferredUniformExpressionCacheRequests.Add(this);

	InvalidateUniformExpressionCache(bRecreateUniformBuffer);

	if (!GDeferUniformExpressionCaching)
	{
		FMaterialRenderProxy::UpdateDeferredCachedUniformExpressions();
	}
}

先把自己加到全局变量的列表

如果重建，那么有一个专门的 invalidate 的函数 InvalidateUniformExpressionCache

然后如果设置了 cache，那么之后 update UniformExpression

如果没有设置 cache，那么立即 update UniformExpression

看下他这个 invalidate 的函数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
void FMaterialRenderProxy::InvalidateUniformExpressionCache(bool bRecreateUniformBuffer)
{
	...

	++UniformExpressionCacheSerialNumber;
	for (int32 i = 0; i < ERHIFeatureLevel::Num; ++i)
	{
		UniformExpressionCache[i].bUpToDate = false;
		UniformExpressionCache[i].CachedUniformExpressionShaderMap = nullptr;

        ...

		if (bRecreateUniformBuffer)
		{
			// This is required if the FMaterial is being recompiled (the uniform buffer layout will change).
			// This should only be done if the calling code is using FMaterialUpdateContext to recreate the rendering state of primitives using this material,
			// Since cached mesh commands also cache uniform buffer pointers.
			UniformExpressionCache[i].UniformBuffer = nullptr;
		}
	}
}

这个注释似乎指的是，材质重新编译的时候，需要重建 uniform buffer，因为 uniform buffer 的 layout 会发生改变

and 不得不说的是，UE 里面的 uniform buffer 和 glsl 中的 uniform 变量，是不一样的概念。好令人错乱。

然后这个重建函数应该被 FMaterialUpdateContext 调用，因为 mesh command 的缓存里面，缓存了 uniform buffer 的指针，所以重建还需要把 mesh command 的缓存里面的 uniform buffer 的指针缓存给清了

那么他的意思应该是，FMaterialUpdateContext 可以这样清缓存

添加 FMaterialRenderProxy 到全局列表的源头

找谁调用了 FMaterialRenderProxy::CacheUniformExpressions

除了 Material 类自己的方法，还看到一个 FExternalTextureRegistry::RegisterExternalTexture 很酷

1
2
3
4
5
6
7
8
9
10
11
void FExternalTextureRegistry::RegisterExternalTexture(const FGuid& InGuid, FTextureRHIRef& InTextureRHI, FSamplerStateRHIRef& InSamplerStateRHI, const FLinearColor& InCoordinateScaleRotation, const FLinearColor& InCoordinateOffset)
{
    ...

	TextureEntries.Add(InGuid, FExternalTextureEntry(InTextureRHI, InSamplerStateRHI, InCoordinateScaleRotation, InCoordinateOffset));

	for (const FMaterialRenderProxy* MaterialRenderProxy : ReferencingMaterialRenderProxies)
	{
		const_cast<FMaterialRenderProxy*>(MaterialRenderProxy)->CacheUniformExpressions(false);
	}
}

它是可以直接遍历所有相关联的 MaterialRenderProxy 然后直接遍历 cache

搜了一下他这个成员 TSet<const FMaterialRenderProxy*> ReferencingMaterialRenderProxies; 的类型 TSet<const FMaterialRenderProxy*>，结果发现只有它有

我还希望 Texture 相关的类型也有这个相关性呢，如果有，那就很好了

回到 Material 相关的搜索结果

1
2
3
4
5
6
7
8
9
/**
* Updates a parameter on the material instance from the game thread.
*/
template <typename ParameterType>
void GameThread_UpdateMIParameter(const UMaterialInstance* Instance, const ParameterType& Parameter)

void FMaterialRenderProxy::CacheUniformExpressions_GameThread(bool bRecreateUniformBuffer)

void SetShaderMapsOnMaterialResources_RenderThread(FRHICommandListImmediate& RHICmdList, FMaterialsToUpdateMap& MaterialsToUpdate)

都感觉很像

随便选了一个 FMaterialRenderProxy::CacheUniformExpressions_GameThread 开始不断找 usage，最终找到 UMaterial::PostLoad

删掉编辑器相关的、兼容性相关的、统计相关的，精简为

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
void UMaterial::PostLoad()
{
	// needed for UMaterial as it doesn't have the InitResources() override where this is called
	PropagateDataToMaterialProxy();

    // Before caching shader resources we have to make sure all referenced textures have been post loaded
    // as we depend on their resources being valid.
    for (UObject* Texture : CachedExpressionData.ReferencedTextures)
    {
        if (Texture)
        {
            Texture->ConditionalPostLoad();
        }
    }

    CacheResourceShadersForRendering(false);
}

先传播 data，然后保证纹理加载正常，然后缓存 shader 资源用于渲染

其中 UMaterial::CacheResourceShadersForRendering 是和 uniform buffer 相关

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
void UMaterial::CacheResourceShadersForRendering(bool bRegenerateId, EMaterialShaderPrecompileMode PrecompileMode)
{
	if (bRegenerateId)
	{
		// Regenerate this material's Id if requested
		FlushResourceShaderMaps();
	}

	// Resources cannot be deleted before uniform expressions are recached because
	// UB layouts will be accessed and they are owned by material resources
	FMaterialResourceDeferredDeletionArray ResourcesToFree;

	if (FApp::CanEverRender())
	{
		const EMaterialQualityLevel::Type ActiveQualityLevel = GetCachedScalabilityCVars().MaterialQualityLevel;
		uint32 FeatureLevelsToCompile = GetFeatureLevelsToCompileForRendering();

		TArray<FMaterialResource*> ResourcesToCache;
		while (FeatureLevelsToCompile != 0)
		{
			const ERHIFeatureLevel::Type FeatureLevel = (ERHIFeatureLevel::Type)FBitSet::GetAndClearNextBit(FeatureLevelsToCompile);
			const EShaderPlatform ShaderPlatform = GShaderPlatformForFeatureLevel[FeatureLevel];

			// Only cache shaders for the quality level that will actually be used to render
			// In cooked build, there is no shader compilation but this is still needed
			// to register the loaded shadermap
			FMaterialResource* CurrentResource = FindOrCreateMaterialResource(MaterialResources, this, nullptr, FeatureLevel, ActiveQualityLevel);
			check(CurrentResource);

			ResourcesToCache.Reset();
			ResourcesToCache.Add(CurrentResource);
			CacheShadersForResources(ShaderPlatform, ResourcesToCache, PrecompileMode);
		}

		...

		RecacheUniformExpressions(true);
	}

	if (ResourcesToFree.Num())
	{
		ENQUEUE_RENDER_COMMAND(CmdFreeUnusedMaterialResources)(
			[ResourcesToFreeRT = MoveTemp(ResourcesToFree)](FRHICommandList&)
		{
			for (int32 Idx = 0; Idx < ResourcesToFreeRT.Num(); ++Idx)
			{
				delete ResourcesToFreeRT[Idx];
			}
		});
	}
}

可以看出，这里是先缓存 FMaterialResource 类型的对象，然后缓存 UniformExpression

UMaterial::RecacheUniformExpressions 内部对默认的 Material 实例调用我之前想找的 CacheUniformExpressions_GameThread

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
void UMaterial::RecacheUniformExpressions(bool bRecreateUniformBuffer) const
{
	bool bUsingNewLoader = EVENT_DRIVEN_ASYNC_LOAD_ACTIVE_AT_RUNTIME && GEventDrivenLoaderEnabled;

	// Ensure that default material is available before caching expressions.
	if (!bUsingNewLoader)
	{
		UMaterial::GetDefaultMaterial(MD_Surface);
	}

	if (DefaultMaterialInstance)
	{
		DefaultMaterialInstance->CacheUniformExpressions_GameThread(bRecreateUniformBuffer);
	}
}

看上去，一个材质是一个抽象的概念，实际逻辑一定有一个实例来完成，是这个意思？

Prev
2025-05-20 22:58:09 #Cpp #Unreal Engine 4 #Render
Next
